TỔNG QUAN VỀ CÔNG NGHỆ RAID VÀ NGUYÊN LÝ HOẠT ĐỘNG

Trong các hệ thống máy chủ, NAS, workstation và hạ tầng lưu trữ doanh nghiệp, dữ liệu thường được xem là một trong những tài sản quan trọng nhất. Khi một ổ cứng gặp sự cố, việc mất dữ liệu hoặc gián đoạn dịch vụ có thể ảnh hưởng trực tiếp đến hoạt động của doanh nghiệp.

RAID (Redundant Array of Independent Disks) là một công nghệ được sử dụng để kết hợp nhiều ổ đĩa vật lý thành một hệ thống lưu trữ logic, nhằm cải thiện hiệu năng, khả năng chịu lỗi và tính sẵn sàng của dữ liệu tùy theo cấu hình RAID được lựa chọn.

I. RAID LÀ GÌ?

RAID là viết tắt của Redundant Array of Independent Disks, có thể hiểu là mảng các ổ đĩa độc lập có dự phòng.

Nghĩa là thay vì ta sử dụng một ổ đĩa duy nhất, RAID kết hợp từ hai hoặc nhiều ổ đĩa để tạo thành một hệ thống lưu trữ thống nhất. Dữ liệu có thể được:

• Chia nhỏ và phân bổ trên nhiều ổ đĩa.
• Sao chép trên nhiều ổ đĩa.
• Lưu kèm thông tin parity để có thể khôi phục dữ liệu khi một hoặc nhiều ổ đĩa gặp lỗi.

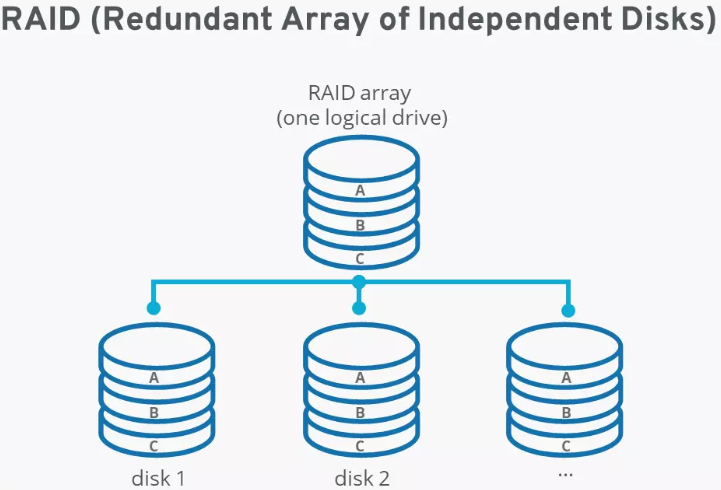

HÌNH 1: Mô hình RAID Array kết hợp các ổ đĩa vật lý thành một ổ đĩa logic

II. RAID HOẠT ĐỘNG NHƯ THẾ NÀO?

Đề tìm hiểu về RAID, ta có thể hình dung đây là một hệ thống gồm nhiều ổ đĩa cùng làm việc với nhau. Ví dụ, thay vì ghi toàn bộ dữ liệu vào một ổ đĩa, RAID có thể chia dữ liệu thành nhiều phần và phân bổ chúng trên các ổ đĩa khác nhau. Khi cần đọc dữ liệu, nhiều ổ có thể thực hiện thao tác đồng thời, từ đó tăng khả năng xử lý dữ liệu.

Ba khái niệm quan trọng thường gặp là:

Striping (Phân rã dữ liệu)

Striping là kỹ thuật chia dữ liệu thành các block và phân bổ chúng trên nhiều ổ đĩa. Ví dụ, một tập tin có thể được chia thành nhiều block và ghi đồng thời lên các ổ khác nhau. Cách này giúp tăng khả năng đọc/ghi song song nhưng bản thân striping không cung cấp khả năng bảo vệ dữ liệu.

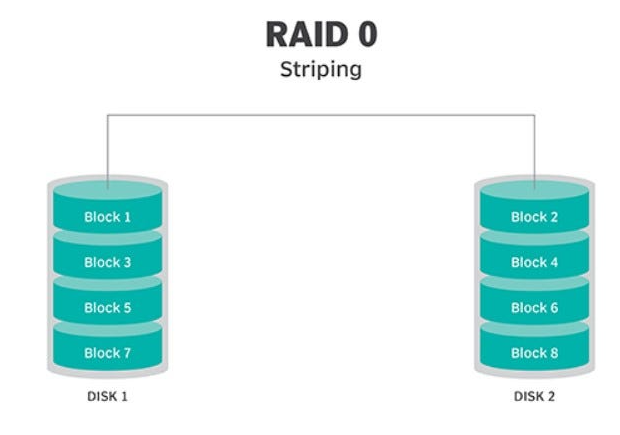

HÌNH 2: Minh họa ví dụ điển hình sử dụng Striping

Mirroring (Sao chiếu / Soi gương)

Mirroring là kỹ thuật sao chép cùng một dữ liệu lên nhiều ổ đĩa. Nếu một ổ bị lỗi, dữ liệu vẫn có thể được truy cập từ ổ còn lại.

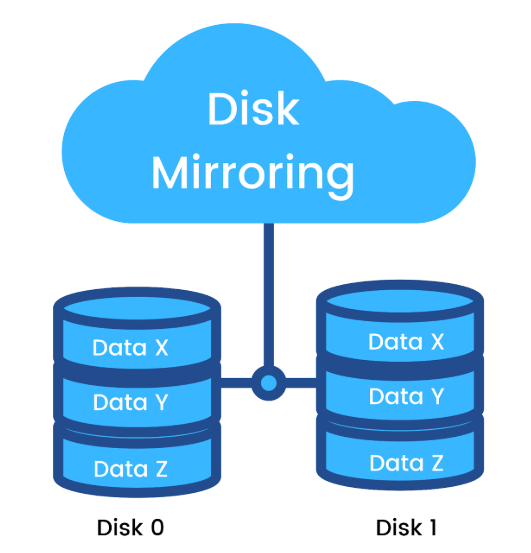

HÌNH 3: Cấu hình mẫu sử dụng phương pháp Mirroring

Parity (Mã kiểm tra sửa lỗi)

Parity là thông tin bổ sung được tính toán và phân bổ trong mảng RAID. Khi một ổ đĩa bị lỗi, hệ thống có thể sử dụng dữ liệu còn lại và parity để tái tạo dữ liệu bị mất.

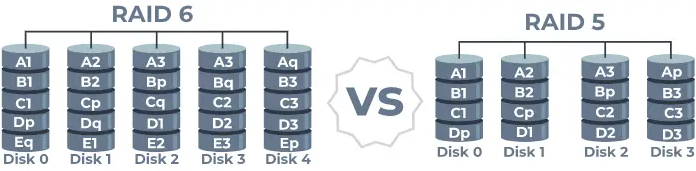

HÌNH 4: RAID 5 sử dụng một lớp parity, trong khi RAID 6 sử dụng hai lớp parity

III. CÁC CẤP ĐỘ RAID PHỔ BIẾN

Có nhiều cấp độ RAID khác nhau, tuy nhiên RAID 0, RAID 1, RAID 5, RAID 6 và RAID 10 là những cấu hình thường được nhắc đến trong hệ thống lưu trữ.

3.1 RAID 0 – Tập Trung Vào Hiệu Năng

RAID 0 sử dụng kỹ thuật striping, chia dữ liệu thành các phần và phân bổ trên nhiều ổ đĩa. RAID 0 yêu cầu tối thiểu 2 ổ đĩa.

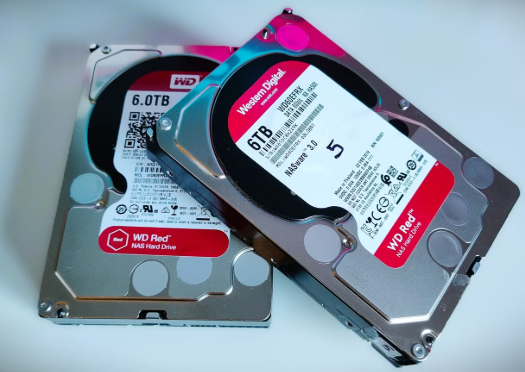

HÌNH 5: Ổ đĩa vật lý dùng thiết lập mảng RAID

Ưu điểm:

• Tốc độ đọc/ghi cao.
• Tận dụng gần như toàn bộ dung lượng của các ổ.
• Phù hợp với những workload yêu cầu hiệu năng lưu trữ cao.

Nhược điểm:

• Không có khả năng chịu lỗi.
• Chỉ cần một ổ đĩa trong mảng bị hỏng, toàn bộ dữ liệu trên RAID 0 có thể không còn sử dụng được.
• Không phù hợp để lưu trữ dữ liệu quan trọng nếu không có hệ thống backup riêng.

3.2 RAID 1 – Sao Lưu Dữ Liệu Theo Cơ Chế Mirror

RAID 1 sử dụng cơ chế mirroring, trong đó dữ liệu được ghi đồng thời lên hai ổ đĩa. RAID 1 yêu cầu tối thiểu 2 ổ đĩa.

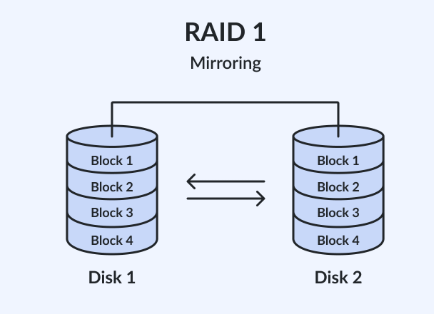

HÌNH 6: Nếu một ổ bị lỗi, hệ thống vẫn có thể sử dụng ổ còn lại

Ưu điểm: Khả năng chịu lỗi tốt, thiết kế đơn giản, dữ liệu được sao chép trên nhiều ổ.

Nhược điểm: Dung lượng sử dụng thực tế chỉ bằng khoảng 50% tổng dung lượng ổ đĩa.

3.3 RAID 5 – Cân Bằng Giữa Dung Lượng, Hiệu Năng Và Bảo Vệ Dữ Liệu

RAID 5 sử dụng cả striping và parity và cấu hình này yêu cầu tối thiểu 3 ổ đĩa. Thông tin parity được phân bổ trên các ổ thay vì tập trung trên một ổ duy nhất.

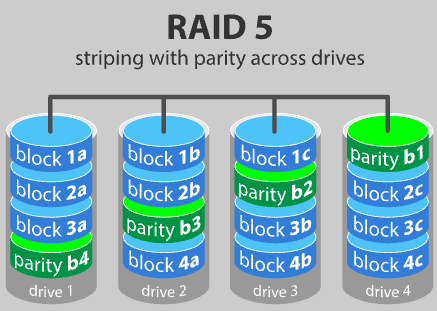

HÌNH 7: Mô hình Striping với Parity phân bổ trên các ổ đĩa RAID 5

Ưu điểm: Khả năng chịu lỗi 1 ổ đĩa, tối ưu dung lượng tốt hơn RAID 1.

Nhược điểm: Tốc độ ghi chịu ảnh hưởng do phải tính toán parity.

3.4 RAID 6 – Tăng Khả Năng Chịu Lỗi

RAID 6 tương tự RAID 5 nhưng sử dụng hai lớp parity và yêu cầu tối thiểu 4 ổ đĩa, giúp hệ thống hoạt động an toàn ngay cả khi hỏng đồng thời 2 ổ đĩa.

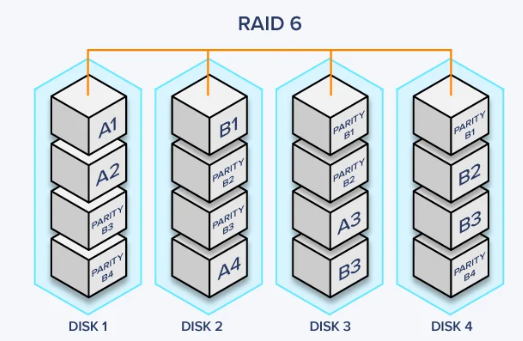

HÌNH 8: Cấu trúc dự phòng hai lớp Parity trên mảng RAID 6

3.5 RAID 10 – Kết Hợp Hiệu Năng Và Khả Năng Chịu Lỗi

RAID 10 (RAID 1+0) kết hợp giữa Mirroring và Striping, yêu cầu tối thiểu 4 ổ đĩa.

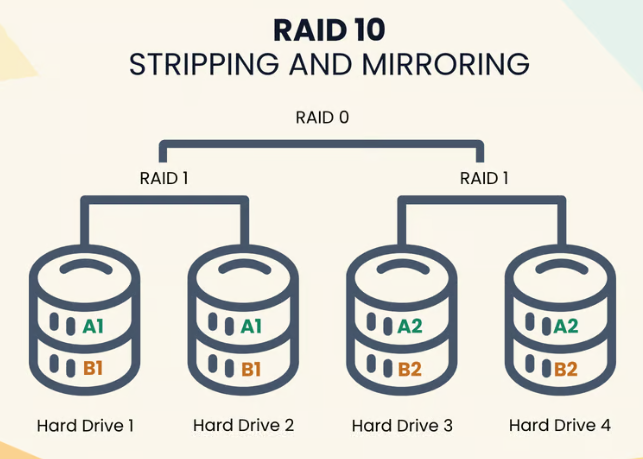

HÌNH 9: Vừa có khả năng chịu lỗi của Mirroring vừa có tốc độ của Striping

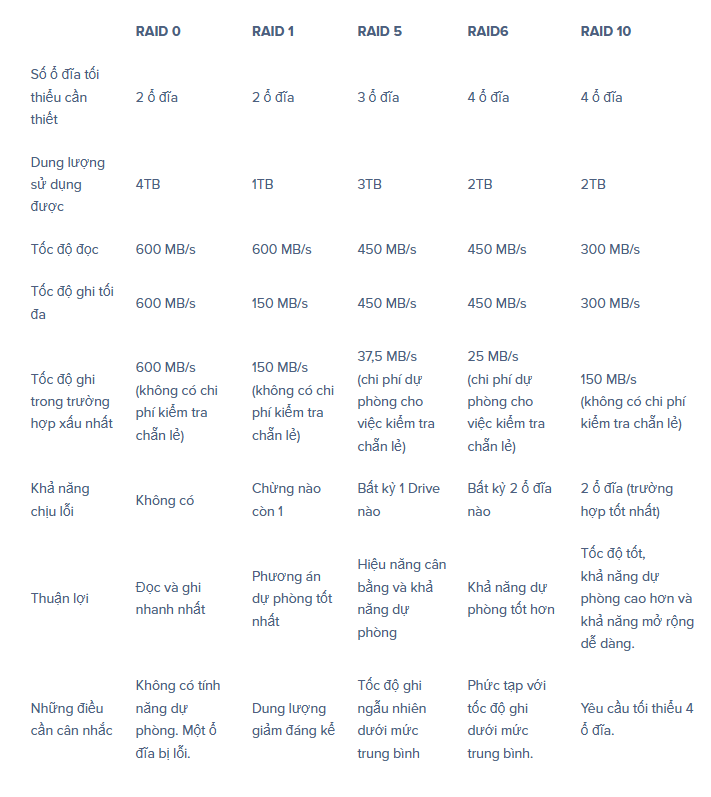

IV. SO SÁNH RAID 0, RAID 1, RAID 5, RAID 6 VÀ RAID 10

V. HARDWARE RAID VÀ SOFTWARE RAID

Ngoài việc chọn RAID level, doanh nghiệp cũng cần quan tâm đến cách RAID được triển khai.

Hardware RAID

Hardware RAID sử dụng một RAID controller chuyên dụng để quản lý các ổ đĩa độc lập với CPU máy chủ.

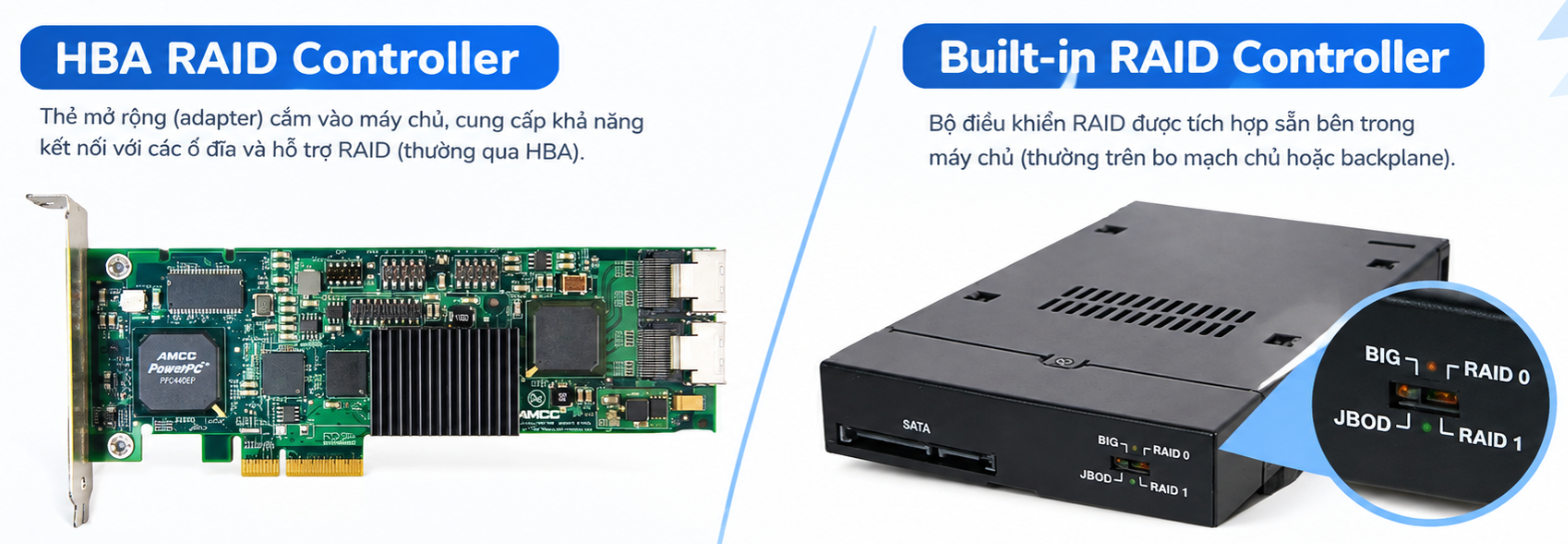

HÌNH 10: Card Hardware RAID Controller chuyên dụng

Software RAID

Software RAID sử dụng tài nguyên của hệ điều hành và CPU để quản lý hệ thống đĩa.

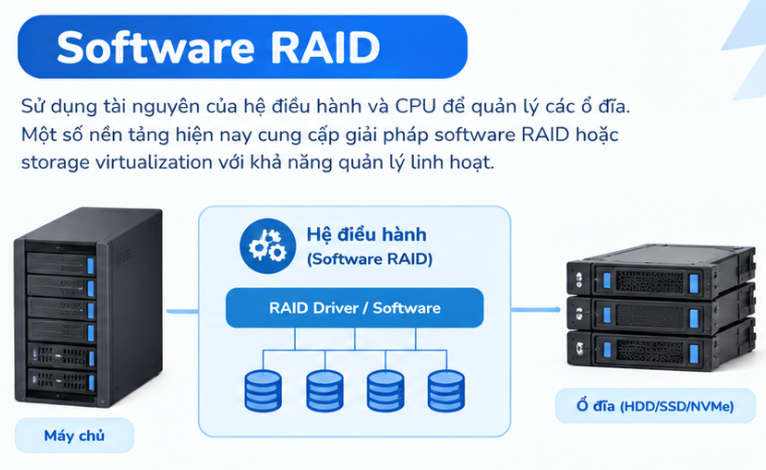

HÌNH 11: Mô hình Software RAID dựa trên phần mềm và OS

VI. RAID CÓ PHẢI LÀ GIẢI PHÁP BACKUP KHÔNG?

KHÔNG. KHÔNG THỂ XEM RAID LÀ GIẢI PHÁP THAY THẾ CHO BACKUP TRUYỀN THỐNG. RAID chỉ giúp duy trì hoạt động liên tục khi hỏng phần cứng ổ đĩa, không bảo vệ được dữ liệu khi bị xóa nhầm, dính ransomware hoặc hư hỏng file system.

VII. NÊN CHỌN RAID NÀO CHO HỆ THỐNG?

Tùy theo nhu cầu thực tế: Chọn RAID 1 cho OS, RAID 5/6 cho File Server lưu trữ dung lượng lớn, và RAID 10 cho Cơ sở dữ liệu (Database) hoặc Ảo hóa yêu cầu IOPS cao.

Bạn có thể tính toán chính xác dung lượng qua công cụ: Synology RAID Calculator.

VIII. NHỮNG LƯU Ý KHI TRIỂN KHAI RAID

• Theo dõi tình trạng ổ đĩa: Luôn kiểm tra cảnh báo S.M.A.R.T để thay ổ kịp thời.
• Thay thế ổ lỗi ngay lập tức: Tránh tình trạng hỏng thêm ổ đĩa thứ 2 khi mảng đang degraded.
• Kết hợp giải pháp Backup 3-2-1: Đảm bảo dữ liệu luôn được an toàn tuyệt đối.

HÌNH 12: Mô hình kết hợp RAID, Monitoring và Backup để bảo vệ dữ liệu toàn diện

IX. TỔNG KẾT

RAID là nền tảng cốt lõi giúp hệ thống máy chủ vận hành liên tục, an toàn và tối ưu hiệu năng. Một kiến trúc lưu trữ hoàn chỉnh cần kết hợp đúng cấu hình RAID, quy trình giám sát và giải pháp sao lưu định kỳ.
