EDSFF Là Gì? Công Nghệ SSD Thế Hệ Mới Cho Máy Chủ & Trung Tâm Dữ Liệu

Trong bối cảnh công nghệ dữ liệu ngày càng tăng trưởng mạnh mẽ, các doanh nghiệp và trung tâm dữ liệu (Data Center) không chỉ cần dung lượng lưu trữ lớn mà còn đòi hỏi tốc độ truy xuất cao, khả năng mở rộng linh hoạt và hiệu quả sử dụng năng lượng. Những yêu cầu này đã thúc đẩy sự phát triển của các công nghệ lưu trữ mới, trong đó có “EDSFF” (Enterprise and Datacenter Standard Form Factor) – loại tiêu chuẩn định dạng thiết bị mới được thiết kế hướng đến các hệ thống máy chủ và trung tâm dữ liệu hiện đại.

I. EDSFF LÀ GÌ?

“EDSFF” là viết tắt của “Enterprise and Datacenter Standard Form Factor”, tên gọi trước đây thường được biết đến là Enterprise and Datacenter SSD Form Factor. Đây là một dòng tiêu chuẩn định dạng thiết bị được phát triển nhằm giải quyết những hạn chế của các chuẩn SSD truyền thống trong mọi môi trường máy chủ và trung tâm dữ liệu.

EDSFF được xây dựng thông qua sự hợp tác của nhiều doanh nghiệp công nghệ và hiện được duy trì bởi SNIA (Storage Networking Industry Association), thông qua nhóm công tác SFF Technical Work Group.

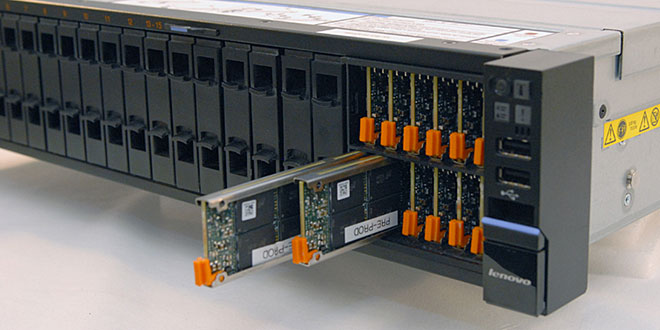

HÌNH 1: Khay cắm ổ đĩa EDSFF bên trong hệ thống máy chủ doanh nghiệp

II. VÌ SAO CẦN ĐẾN TIÊU CHUẨN EDSFF?

Trước khi EDSFF xuất hiện, SSD trong máy chủ chủ yếu sử dụng các định dạng như M.2 và U.2. Mỗi định dạng đều có ưu điểm riêng nhưng cũng tồn tại những hạn chế khi triển khai ở quy mô trung tâm dữ liệu lớn.

1. SSD M.2

M.2 có kích thước nhỏ gọn, phù hợp với các hệ thống cần tiết kiệm không gian và thường được sử dụng làm ổ khởi động hệ điều hành cho máy chủ.

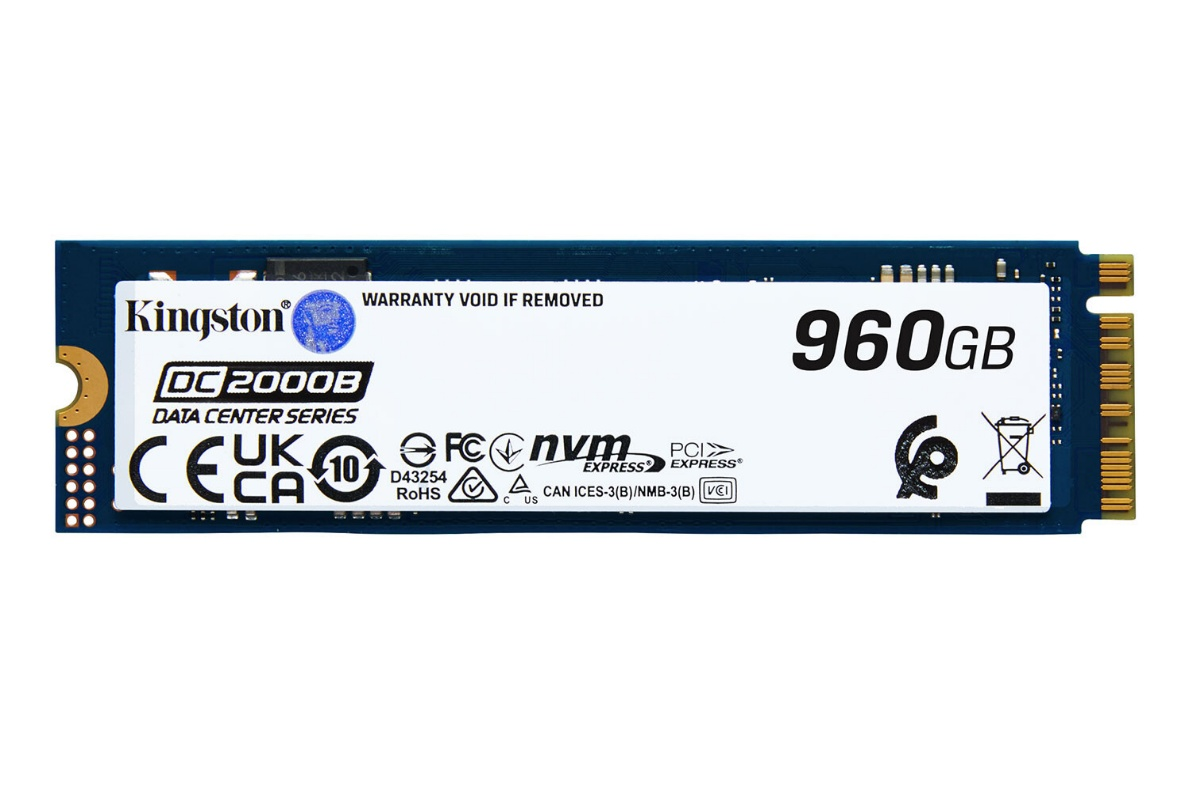

HÌNH 2: Dòng ổ cứng SSD M.2 NVMe nhỏ gọn thông dụng

Tuy nhiên, M.2 không được thiết kế ban đầu để tối ưu khả năng thay thế nóng, khả năng bảo trì phía trước máy chủ hay việc mở rộng dung lượng và công suất trong môi trường vận hành liên tục. Khả năng tản nhiệt cũng cần được xem xét kỹ khi thiết bị hoạt động ở mức tải cao.

2. SSD U.2 (2.5 inch)

U.2 là định dạng SSD NVMe được sử dụng phổ biến trong máy chủ doanh nghiệp. Thiết kế dạng khay giúp thuận tiện cho việc lắp đặt, bảo trì và thay thế nóng khi hệ thống hỗ trợ.

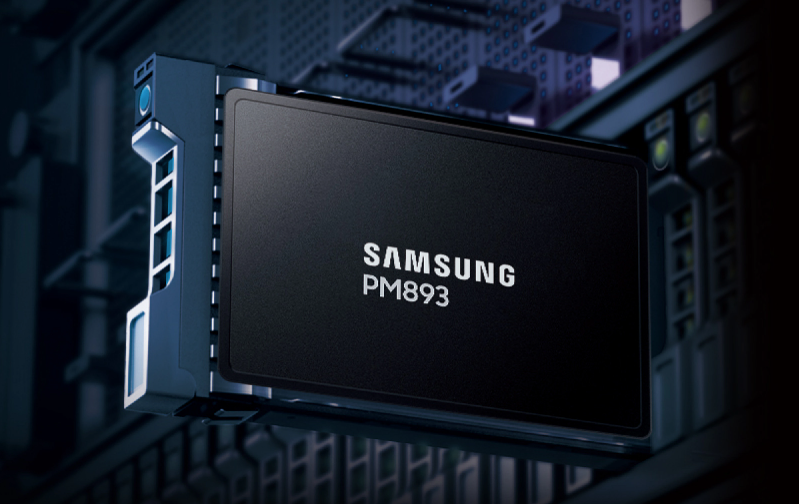

HÌNH 3: Dòng ổ cứng SSD U.2 NVMe tiêu chuẩn 2.5 inch trong máy chủ

Dù vậy, kích thước và cấu trúc của U.2 có những giới hạn nhất định khi nhà sản xuất muốn tăng mật độ ổ, mở rộng công suất mỗi ổ và tối ưu luồng khí làm mát trong những hệ thống mật độ cao.

3. EDSFF – Hướng tiếp cận mới

EDSFF được phát triển để giải quyết những vấn đề trên bằng cách thiết kế định dạng thiết bị phù hợp hơn với đặc tính của bộ nhớ flash và nhu cầu của trung tâm dữ liệu. Thay vì chỉ tập trung vào kích thước ổ đĩa, EDSFF chú trọng đến khả năng nâng cấp nguồn, kết nối PCIe, làm mát, thay thế nóng và bố trí nhiều thiết bị trong cùng một không gian máy chủ. Nhờ đó, các hệ thống sử dụng EDSFF có thể được thiết kế để đạt mật độ lưu trữ cao hơn, khai thác hiệu suất NVMe hiệu quả và thuận tiện hơn trong quá trình bảo trì.

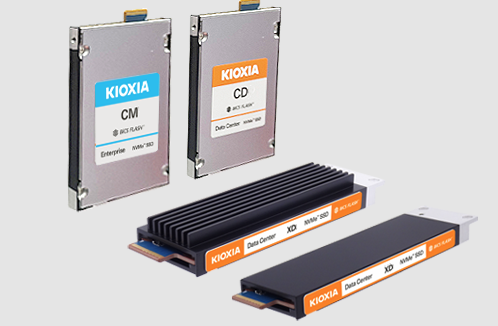

HÌNH 4: Các dòng ổ cứng EDSFF tích hợp tản nhiệt chuyên dụng

III. EDSFF CÓ NHỮNG LOẠI NÀO?

Cũng giống như các chuẩn SSD khác, EDSFF cũng sẽ bao gồm nhiều biến thể với kích thước và mục tiêu sử dụng khác nhau. Bốn loại thường được nhắc đến trong lĩnh vực lưu trữ máy chủ là E1.S, E1.L, E3.S và E3.L.

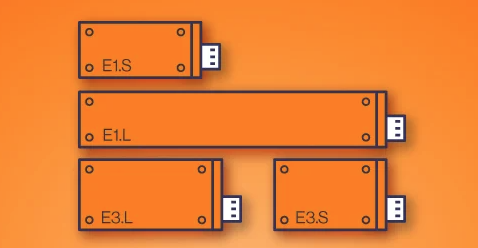

HÌNH 5: Sơ đồ thiết kế hình học các biến thể E1.S, E1.L, E3.S và E3.L

3.1. E1.S - EDSFF 1U Short

E1.S là định dạng nhỏ gọn được thiết kế cho máy chủ mật độ cao, đặc biệt là các hệ thống có chiều cao 1U. So với M.2, E1.S có thiết kế phù hợp hơn cho môi trường trung tâm dữ liệu, hỗ trợ giải pháp tản nhiệt chuyên dụng và khả năng thay thế nóng khi hệ thống được thiết kế tương thích. Định dạng này có nhiều tùy chọn độ dày và cấu trúc vỏ tản nhiệt. Tùy phiên bản, nhà sản xuất có thể cân đối giữa mật độ ổ đĩa, công suất hoạt động, hiệu suất và khả năng làm mát.

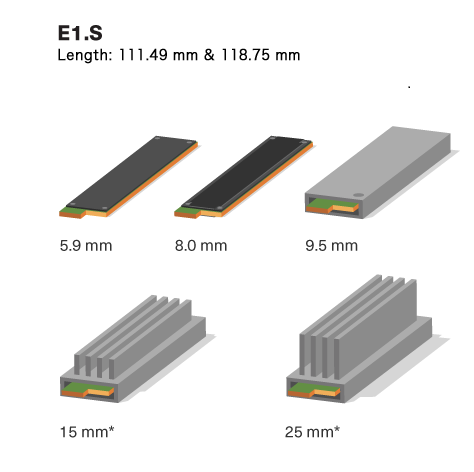

HÌNH 6: Thông số kích thước chiều dài (111.49mm) và độ dày tản nhiệt dòng E1.S

Ứng dụng tiêu biểu:

• Máy chủ cloud và nền tảng VPS.
• Hệ thống lưu trữ phân tán.
• Cơ sở dữ liệu yêu cầu độ trễ thấp.
• Hạ tầng xử lý dữ liệu có nhu cầu mở rộng linh hoạt.

E1.S đặc biệt phù hợp khi doanh nghiệp muốn bố trí nhiều ổ NVMe trong không gian máy chủ giới hạn mà vẫn cần khả năng bảo trì thuận tiện.

3.2. E1.L - EDSFF 1U Long

E1.L có thiết kế dài hơn E1.S (318.75 mm), hướng đến mục tiêu tối đa hóa dung lượng lưu trữ trên mỗi ổ và mỗi đơn vị không gian rack. Kích thước lớn hơn cho phép thiết kế ổ có nhiều thành phần bộ nhớ flash NAND hơn, từ đó hỗ trợ các cấu hình dung lượng cao. E1.L cũng được chú trọng về khả năng quản lý nhiệt, thay thế nóng và bảo trì từ mặt trước thiết bị.

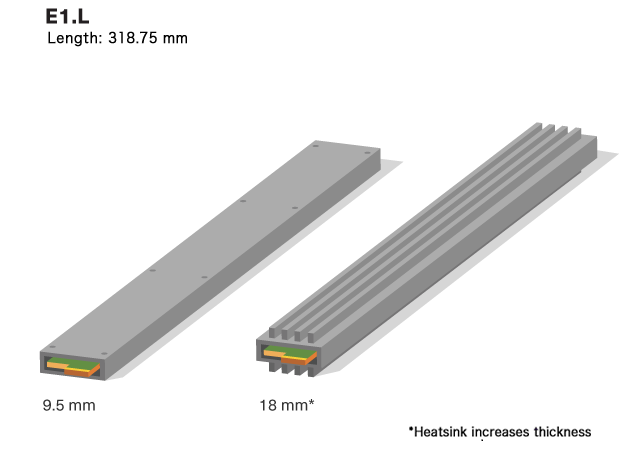

HÌNH 7: Thông số kích thước E1.L (chiều dài 318.75mm, độ dày 9.5mm và 18mm)

Ứng dụng tiêu biểu:

• Hệ thống lưu trữ dung lượng lớn.
• Máy chủ lưu trữ chuyên dụng.
• Hệ thống JBOD hoặc JBOF tương thích.
• Các nền tảng cần tối ưu dung lượng trên mỗi đơn vị không gian trung tâm dữ liệu.

E1.L phù hợp với những hệ thống ưu tiên dung lượng lưu trữ lớn trên mỗi ổ và hiệu quả sử dụng không gian rack.

3.3. E3.S - EDSFF E3 Short

E3.S là định dạng được phát triển để đáp ứng nhu cầu thay thế và mở rộng từ các thiết bị SSD 2.5 inch truyền thống trong máy chủ và hệ thống lưu trữ. So với E1.S, E3.S có hình dạng rộng hơn (112.75 x 76 mm), cho phép thiết kế thiết bị với không gian tản nhiệt và công suất cao hơn tùy cấu hình. Chuẩn E3 cũng được thiết kế để hỗ trợ các cấu hình giao tiếp PCIe đa dạng, phục vụ những đòi hỏi băng thông lớn.

E3.S có hai biến thể đáng chú ý là E3.S tiêu chuẩn và E3.S 2T. Trong đó, ký hiệu 2T thể hiện biến thể có độ dày lớn hơn, tạo thêm không gian cho thiết kế thiết bị và giải pháp tản nhiệt.

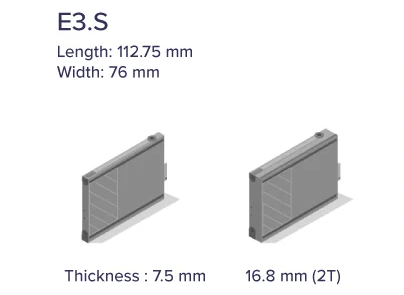

HÌNH 8: Thông số kích thước E3.S (112.75 x 76mm, độ dày 7.5mm và 16.8mm 2T)

Ứng dụng tiêu biểu:

• Máy chủ doanh nghiệp thế hệ mới.
• Hệ thống phân tích dữ liệu.
• Máy chủ AI và HPC.
• Các ứng dụng cần hiệu suất lưu trữ cao và khả năng mở rộng băng thông.

3.4. E3.L - EDSFF E3 Long

E3.L có chiều dài lớn hơn E3.S (142.2 x 76 mm), hướng đến các hệ thống cần dung lượng lưu trữ cao hơn trong cùng họ định dạng E3. Tương tự E3.S, E3.L có biến thể tiêu chuẩn và E3.L 2T. Thiết kế này cung cấp thêm không gian cho các cấu hình lưu trữ và giải pháp quản lý nhiệt phù hợp với yêu cầu của hệ thống.

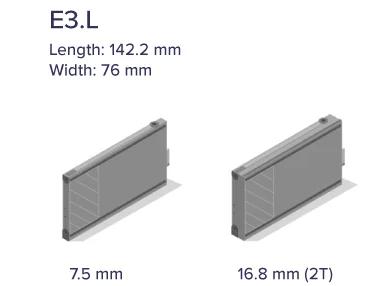

HÌNH 9: Thông số kích thước E3.L (142.2 x 76mm, độ dày 7.5mm và 16.8mm 2T)

Ứng dụng tiêu biểu:

• Hệ thống lưu trữ dung lượng lớn.
• Trung tâm dữ liệu quy mô lớn.
• Hạ tầng phân tích dữ liệu và AI.
• Các nền tảng cần kết hợp dung lượng, băng thông và hiệu quả sử dụng không gian rack.

IV. BẢNG SO SÁNH CÁC DẠNG EDSFF

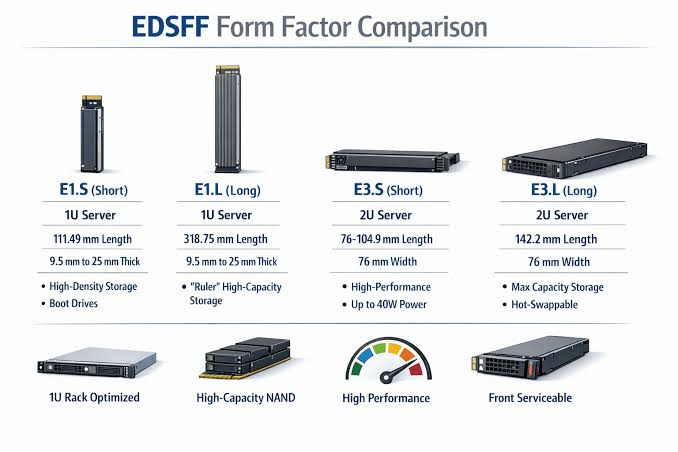

HÌNH 10: Bảng so sánh tổng quan kích thước, công suất và môi trường triển khai của E1.S, E1.L, E3.S, E3.L

Lưu ý: Các thông số kích thước được tổng hợp theo các biến thể tiêu chuẩn phổ biến. Khả năng hỗ trợ thực tế, công suất, số làn PCIe và hiệu suất phụ thuộc vào mẫu SSD cũng như thiết kế máy chủ.

V. NHỮNG ƯU ĐIỂM NỔI BẬT CỦA EDSFF

• Tăng mật độ lưu trữ: Một trong những mục tiêu quan trọng của EDSFF là tối ưu số lượng thiết bị và dung lượng lưu trữ trong không gian máy chủ giới hạn. Các định dạng E1.S, E1.L, E3.S và E3.L đáp ứng những nhu cầu khác nhau, từ máy chủ 1U mật độ cao đến hệ thống lưu trữ dung lượng lớn. Mật độ lưu trữ cao giúp doanh nghiệp có thêm lựa chọn khi mở rộng hạ tầng mà không nhất thiết phải tăng tương ứng số lượng máy chủ hoặc không gian rack.
• Tối ưu hiệu suất với NVMe và PCIe: EDSFF sử dụng hệ sinh thái NVMe trên PCIe, giúp khai thác khả năng truy xuất song song và độ trễ thấp của SSD flash. Tùy thế hệ PCIe và cấu hình kết nối, các ổ EDSFF có thể đáp ứng yêu cầu băng thông lớn với tốc độ đọc tuần tự lên tới 14.000 MB/s - 14.800 MB/s và ghi tuần tự lên tới 10.000 MB/s. Ngoài ra, EDSFF còn hỗ trợ nhiều làn PCIe hơn (có thể lên tới x8 hoặc x16 trên một số biến thể), trong khi M.2 phổ thông thường bị giới hạn ở x4.
• Cải thiện khả năng tản nhiệt: Khi SSD hoạt động ở công suất cao, nhiệt độ có thể ảnh hưởng đến hiệu suất và độ ổn định. EDSFF được thiết kế với các tùy chọn kích thước, vỏ tản nhiệt và cấu trúc vỏ trí phù hợp hơn với môi trường máy chủ. Khả năng quản lý luồng khí tốt giúp nhà sản xuất thiết kế hệ thống làm mát hiệu quả hơn.
• Hỗ trợ thay thế nóng và bảo trì thuận tiện: Nhiều thiết bị EDSFF được thiết kế để tháo lắp từ mặt trước máy chủ và hỗ trợ hot-swap khi hệ thống tương thích. Điều này giúp kỹ thuật viên dễ dàng tiếp cận ổ đĩa trong quá trình bảo trì, giảm nhu cầu rời các thành phần bên trong và hỗ trợ duy trì hoạt động liên tục của hệ thống.
• Tối ưu hiệu quả vận hành trung tâm dữ liệu: Mật độ lưu trữ, khả năng quản lý nhiệt và hiệu suất trên mỗi đơn vị không gian có thể giúp doanh nghiệp tối ưu tổng chi phí sở hữu (TCO). Tùy thiết kế hệ thống, việc tích hợp nhiều ổ lưu trữ hiệu suất cao hơn vào cùng không gian rack có thể giảm nhu cầu mở rộng vật lý và cải thiện hiệu quả sử dụng tài nguyên.

VI. SO SÁNH EDSFF SO VỚI CÁC DẠNG SSD NVMe TRUYỀN THỐNG

EDSFF không đơn thuần là một chuẩn SSD nhanh hơn mà là hướng thiết kế định dạng lưu trữ dành cho môi trường doanh nghiệp.

Do đó chúng ta không nên hiểu rằng mọi ổ EDSFF đều nhanh hơn mọi ổ M.2 hoặc U.2. Một SSD NVMe thuộc bất kỳ định dạng nào cũng có thể đạt hiệu suất khác nhau tùy thế hệ PCIe, bộ điều khiển, NAND và cấu hình hệ thống. Điểm khác biệt lớn của EDSFF nằm ở khả năng kết hợp hiệu suất, mật độ lưu trữ, quản lý nhiệt và khả năng bảo trì theo nhu cầu của trung tâm dữ liệu.

VII. EDSFF THƯỜNG ĐƯỢC ỨNG DỤNG TRONG LĨNH VỰC NÀO?

Nhờ khả năng hỗ trợ lưu trữ NVMe hiệu suất cao và thiết kế phù hợp cho máy chủ, EDSFF có thể được ứng dụng trong nhiều môi trường khác nhau:

• Điện toán đám mây và hạ tầng VPS: Các nền tảng cloud cần khả năng truy xuất dữ liệu nhanh, mở rộng linh hoạt và tối ưu mật độ máy chủ. E1.S là một trong những định dạng phù hợp cho các hệ thống được thiết kế theo hướng này.
• Cơ sở dữ liệu doanh nghiệp: Những hệ thống xử lý nhiều giao dịch hoặc truy vấn dữ liệu có thể hưởng lợi từ độ trễ thấp và khả năng truy xuất song song của SSD NVMe.
• Trí tuệ nhân tạo (AI) và dữ liệu lớn (Big Data): Các ứng dụng AI, học máy và phân tích dữ liệu thường cần đọc hoặc ghi lượng dữ liệu lớn. Những nền tảng sử dụng EDSFF có thể được thiết kế để cung cấp băng thông lưu trữ cao và đáp ứng yêu cầu về mật độ thiết bị.
• Điện toán hiệu năng cao (HPC): Trong các môi trường mô phỏng, tính toán khoa học hoặc xử lý dữ liệu chuyên sâu, lưu trữ NVMe giúp giảm thời gian chờ dữ liệu khi hệ thống được thiết kế phù hợp.
• Hệ thống lưu trữ quy mô lớn: Các biến thể như E1.L và E3.L hướng đến những cấu hình cần dung lượng cao trên mỗi ổ và khả năng tối ưu không gian rack.

VIII. NHỮNG LƯU Ý KHI TRIỂN KHAI SSD EDSFF

Mặc dù có nhiều ưu điểm, EDSFF không phải là giải pháp có thể thay thế trực tiếp mọi ổ SSD hiện có. Trước khi lựa chọn, doanh nghiệp cần xem xét một số yếu tố quan trọng:

• Khả năng tương thích của máy chủ: Máy chủ phải được thiết kế với khe cắm, khay ổ và backplane phù hợp với biến thể EDSFF cần sử dụng.
• Giao tiếp và thế hệ PCIe: Cần kiểm tra thế hệ PCIe, số làn kết nối và khả năng hỗ trợ của nền tảng để khai thác đúng hiệu suất của SSD.
• Nguồn điện và tản nhiệt: Mức công suất của từng ổ, cấu hình quạt và luồng khí trong chassis phải đáp ứng yêu cầu vận hành.
• Dung lượng và độ bền: Cần lựa chọn SSD theo dung lượng, chỉ số ghi dữ liệu, độ bền và đặc tính tải công việc thực tế.
• Khả năng thay nóng: Phải xác nhận máy chủ, backplane và phần mềm quản lý hỗ trợ hot-swap; đồng thời tuân thủ quy trình thay ổ của nhà sản xuất.
• Chi phí đầu tư: Cần đánh giá tổng chi phí của SSD, máy chủ, backplane và hệ thống làm mát thay vì chỉ so sánh giá ổ đĩa.

Đặc biệt, EDSFF không tương thích cơ học trực tiếp với các khe M.2 hoặc U.2 thông thường. Việc lựa chọn đúng cấu hình ngay từ đầu sẽ giúp tránh phát sinh chi phí và hạn chế rủi ro trong quá trình nâng cấp.

IX. TỔNG KẾT

EDSFF là một bước phát triển quan trọng trong thiết kế thiết bị lưu trữ dành cho máy chủ và trung tâm dữ liệu. Với nhiều biến thể như E1.S, E1.L, E3.S và E3.L, các tiêu chuẩn này cung cấp các lựa chọn linh hoạt để cân bằng giữa mật độ lưu trữ, hiệu suất, công suất và khả năng quản lý nhiệt.

Trong đó, E1.S phù hợp với các nền tảng cần thiết kế nhỏ gọn và mật độ ổ cao; E1.L hướng đến dung lượng lớn trong hệ thống 1U; E3.S đáp ứng nhu cầu hiệu suất và khả năng mở rộng; còn E3.L phù hợp với các hệ thống ưu tiên dung lượng cao trong họ định dạng E3.

Tuy nhiên, hiệu quả của EDSFF phụ thuộc vào khả năng hỗ trợ của máy chủ, thế hệ PCIe, cấu hình lưu trữ và yêu cầu của từng ứng dụng. Doanh nghiệp nên đánh giá tổng thể nền tảng phần cứng trước khi quyết định đầu tư.

Khi nhu cầu về AI, điện toán đám mây và xử lý dữ liệu tiếp tục tăng mạnh, EDSFF là một trong những tiêu chuẩn đáng quan tâm trong quá trình xây dựng hạ tầng máy chủ và lưu trữ thế hệ mới.
