Tìm hiểu và phân biệt các loại Transceiver phổ biến hiện nay

Trong các hệ thống mạng hiện đại ngày nay, "Transceiver" đóng một vai trò kết nối vô cùng quan trọng giữa các thiết bị mạng như Switch, Router, Server... với các hệ thống cáp quang hoặc cáp đồng. Thay vì sử dụng các cổng kết nối cố định, người dùng có thể lựa chọn Transceiver phù hợp với tốc độ, khoảng cách truyền dẫn, loại cáp và cổng khác nhau của triển khai thực tế.

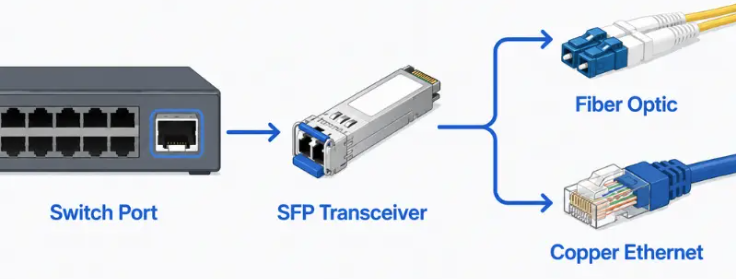

HÌNH 1: Tổng quan về thiết bị thu phát quang Transceiver trong hệ thống mạng

Tuy nhiên, trên thị trường hiện nay có rất nhiều loại Transceiver phổ biến như SFP, SFP+, SFP28, SFP56, QSFP+, QSFP28, QSFP56, QSFP-DD, BiDi, CWDM, DWDM, DAC và AOC. Việc lựa chọn sai hoặc hình dáng bên ngoài của lựa chọn có thể dẫn đến tình trạng module không tương thích, không lên link hoặc không đạt được như ta mong muốn. Do đó, trong bài viết này, đội ngũ TECHSPACE xin giới thiệu các dòng Transceiver phổ biến, cách phân biệt chúng và những yếu tố ta phải quan tâm trước khi lựa chọn.

I. TRANSCEIVER LÀ GÌ?

Transceiver là thiết bị thu phát tín hiệu, tên gọi được hình thành từ hai từ "Transmitter" và "Receiver". Đối với transceiver quang, module thực hiện nhiệm vụ chuyển đổi tín hiệu điện từ thiết bị mạng thành hiệu quả quang để truyền qua sợi quang và chuyển đổi mã hiệu quang nhận được trở lại thành tín hiệu điện.

HÌNH 2: Sơ đồ nguyên lý hoạt động và cấu tạo bên trong của một Transceiver quang

II. CÁC DÒNG TRANSCEIVER PHỔ BIẾN

Có thể phân loại transceiver theo hai cách chính: theo Form Factor hoặc theo phương thức truyền dẫn.

2.1. Phân loại theo Form Factor

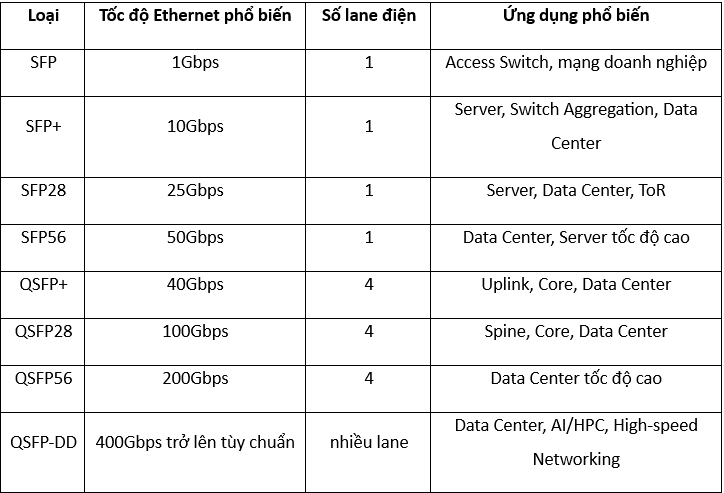

HÌNH 3: Bảng đối chiếu kích thước và các chuẩn Form Factor phổ biến

Lưu ý: Tên gọi của Form Factor không hoàn toàn đồng nghĩa với tốc độ trong mọi trường hợp. Ví dụ: tốc độ thực tế cần phụ thuộc vào module, thiết bị hỗ trợ cùng chuẩn Ethernet và khả năng hỗ trợ của cổng.

2.2. SFP – 1Gbps

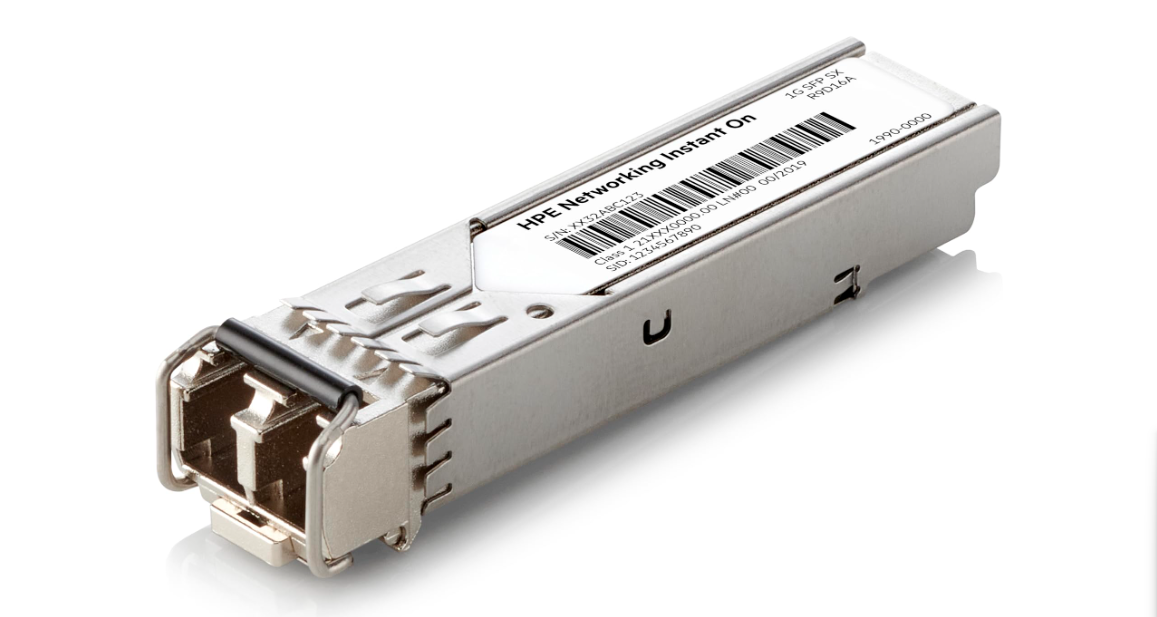

HÌNH 4: Hình ảnh thực tế của module SFP 1Gbps

"SFP" là một trong những Form Factor phổ biến nhất trong hệ thống mạng doanh nghiệp. SFP phù hợp nối các kết nối Access, Uplink hoặc các hệ thống mạng vừa và nhỏ, tốc độ Gigabit.

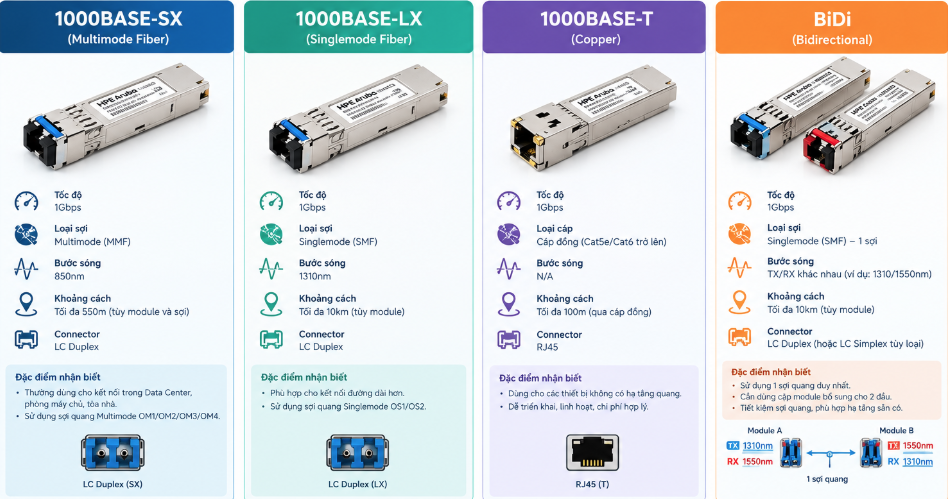

Một số loại 100M/1G phổ biến:

• 100BASE-SR: dùng MMF, bước sóng 850nm, dành cho khoảng cách ngắn.
• 100BASE-LR: dùng SMF, bước sóng 1310nm, khoảng cách truyền dẫn lớn hơn (đến 10km).
• 100BASE-FX: truyền sang kết sợi Ethernet trên sợi quang MMF.
• 100BASE-BX: dùng công nghệ BiDi truyền hai chiều trên một sợi quang.
• 100BASE-T: dùng cáp đồng RJ45, kết nối thiết bị Ethernet truyền thống qua cáp đồng.

2.3. SFP+ – 10Gbps

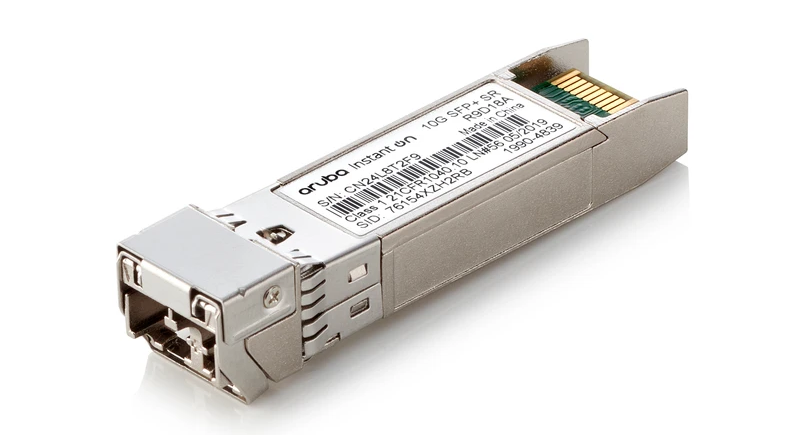

HÌNH 5: Module SFP+ 10Gbps chuyên dụng cho Uplink và Data Center

Tương tự như SFP, SFP+ được phát triển cho các kết nối 10Gbps và có kích thước cơ học tương tự SFP. SFP+ thường được sử dụng trong Switch Uplink, Top of Rack Switch, Data Center và Uplink các hệ thống mạng nối rộng. Các loại bao gồm: 10GBASE-SR (850nm, ngắn), 10GBASE-LR (1310nm, 10km), v.v.

2.4. SFP28 – 25Gbps

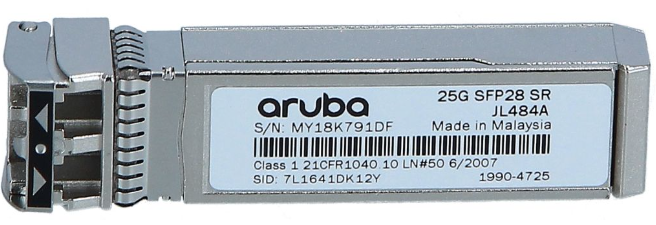

HÌNH 6: Module SFP28 tốc độ 25Gbps

SFP28 là Form Factor nhỏ gọn cho kết nối 25Gbps và có kích thước tương tự SFP/SFP+. SFP28 cổng thường được sử dụng trong Server - Switch, Top of Rack Switch, Data Center...

2.5. QSFP+ – 40Gbps

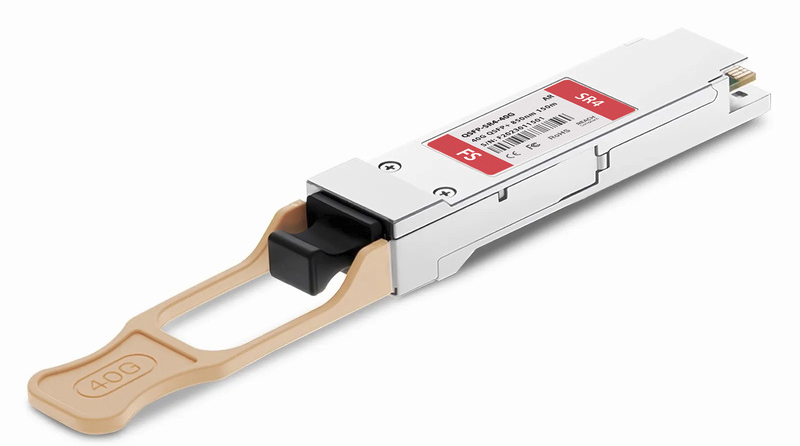

HÌNH 7: Module QSFP+ 40Gbps đa kênh

QSFP+ là Form Factor phổ biến cho kết nối 40Gbps. Được nghiên cứu và phát triển dựa trên QSFP. Khác với SFP/SFP28 thường dùng một lane điện, QSFP+ dùng nhiều lane dữ liệu tăng tầng.

2.6. SFP56 – 50Gbps

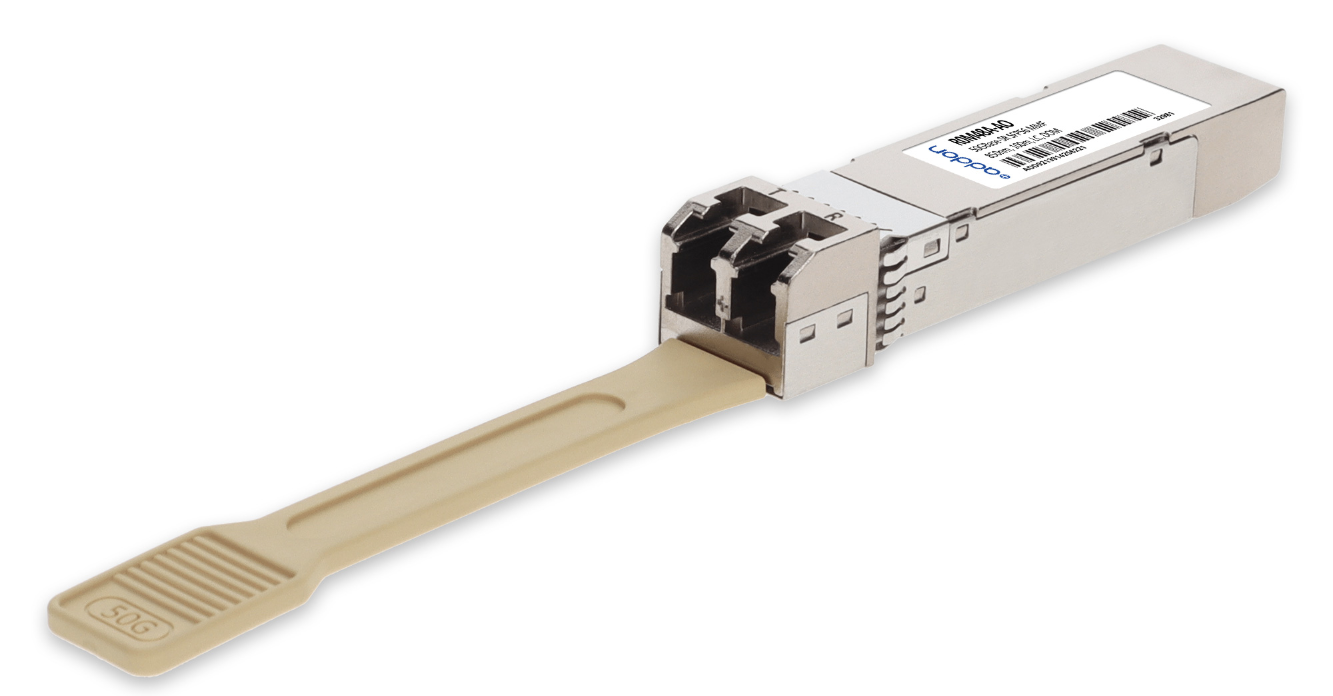

HÌNH 8: Module SFP56 50Gbps sử dụng công nghệ PAM4

SFP56 là Form Factor dành cho kết nối 50Gbps, sử dụng công nghệ PAM4 với một lane truyền dẫn. SFP56 50G dùng công nghệ single-lane, single-wavelength với đường số connector Duplex LC dành cho kết nối quang.

2.7. QSFP28 – 100Gbps

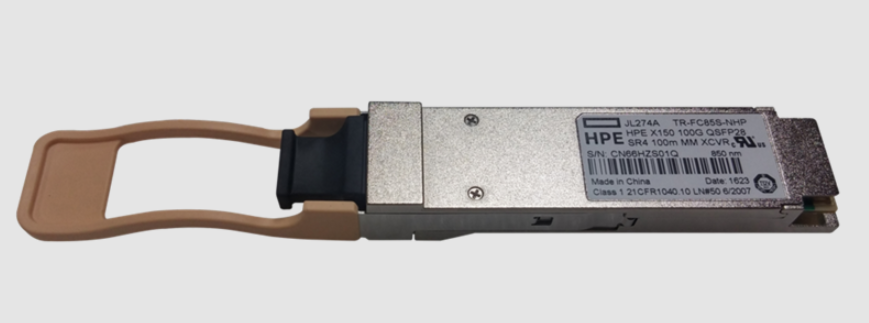

HÌNH 9: Module QSFP28 100Gbps cho hạ tầng mạng tốc độ cao

QSFP28 là một trong những Form Factor quan trọng nhất với mạng 100Gbps.

2.8. QSFP56 – 200Gbps

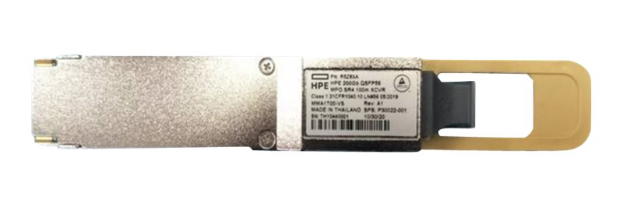

HÌNH 10: Module QSFP56 200Gbps

QSFP56 là Form Factor dành cho kết nối 200Gbps, sử dụng công nghệ PAM4 và thường triển khai với 4 lane 50Gbps.

2.9. QSFP-DD – Tốc độ vượt trội

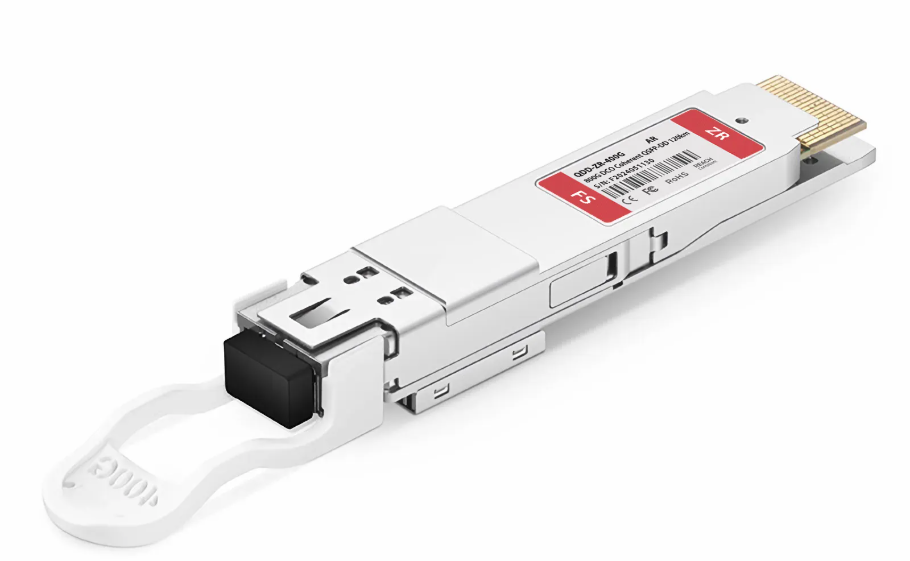

HÌNH 11: Module QSFP-DD 400Gbps thiết kế Double Density

QSFP-DD là thế hệ Form Factor được thiết kế cho các kết nối tốc độ rất cao trong Data Center lên đến 400Gbps. QSFP-DD sử dụng thiết kế Double Density với số lượng lane điện lớn hơn so với thế hệ QSFP trước đó.

III. PHÂN BIỆT TRANSCEIVER THEO LOẠI CÁP

Ngoài Form Factor, Transceiver còn được phân biệt dựa trên môi trường truyền dẫn.

3.1. Transceiver quang Multimode – MMF

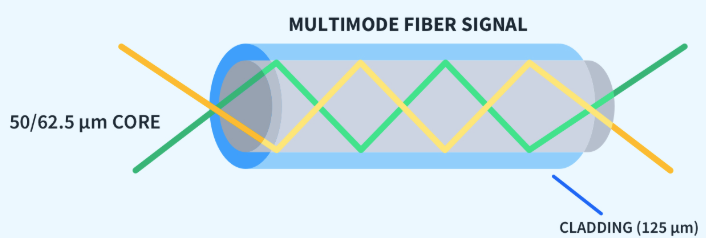

HÌNH 12: Minh họa kết nối Transceiver quang Multimode (MMF)

Multimode Fiber thường được sử dụng cho các kết nối khoảng cách ngắn (100 – 550m), đặc biệt trong:

• Data Center.
• Phòng máy chủ.
• Kết nối trong cùng tòa nhà.
• Kết nối Switch – Server.

Các chuẩn sợi phổ biến gồm OM1, OM2, OM3, OM4 và OM5. Bước sóng phổ biến đối với Transceiver Multimode là 850nm (ví dụ: 10GBASE-SR → 10Gbps → 850nm → MMF).

3.2. Transceiver quang Single-mode – SMF

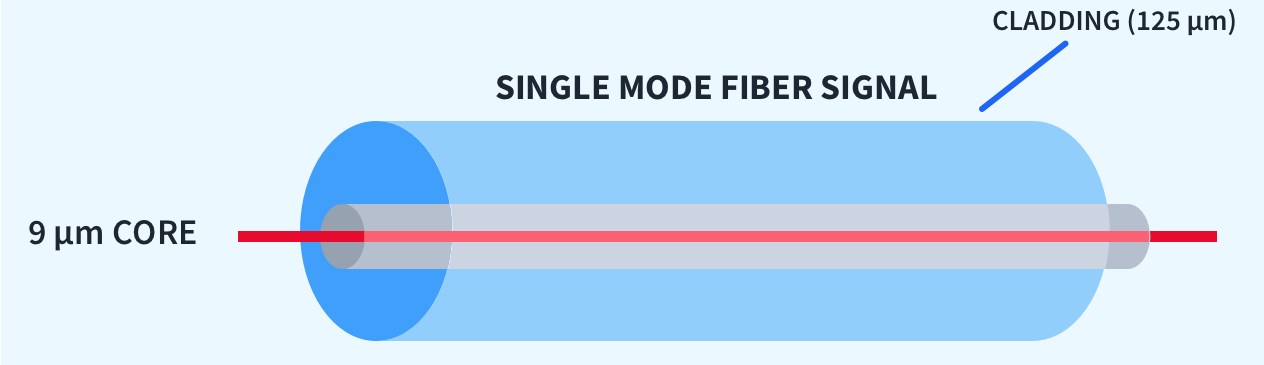

HÌNH 13: Minh họa kết nối Transceiver quang Single-mode (SMF) khoảng cách xa

Single-mode Fiber thường được sử dụng cho các kết nối có khoảng cách xa hơn (1–120 Km). Với các loại sợi phổ biến gồm OS1 và OS2. Một số bước sóng thường gặp: 1310nm, 1550nm, và các bước sóng cụ thể trong hệ thống CWDM/DWDM.

IV. TRANSCEIVER DÙNG HAI SỢI VÀ MỘT SỢI

4.1. Duplex Transceiver

Đây là kiểu Transceiver phổ biến nhất. Sử dụng một sợi dùng cho TX và một sợi dùng cho RX. Các module LC Duplex thường sử dụng phương thức này.

4.2. BiDi Transceiver

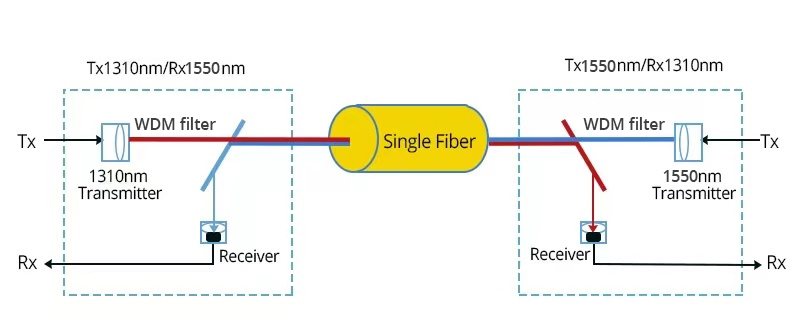

HÌNH 14: Nguyên lý hoạt động truyền nhận 1 sợi quang của BiDi Transceiver

BiDi là viết tắt của Bidirectional. Khác với các dòng module Duplex, BiDi sử dụng một sợi quang duy nhất để truyền và nhận dữ liệu bằng hai bước sóng khác nhau. Do đó, BiDi luôn cần sử dụng một cặp module bổ sung cho nhau (không thể tùy ý lấy hai module BiDi có cùng thông số TX/RX rời ghép với nhau).

V. DAC VÀ AOC – CÓ PHẢI TRANSCEIVER KHÔNG?

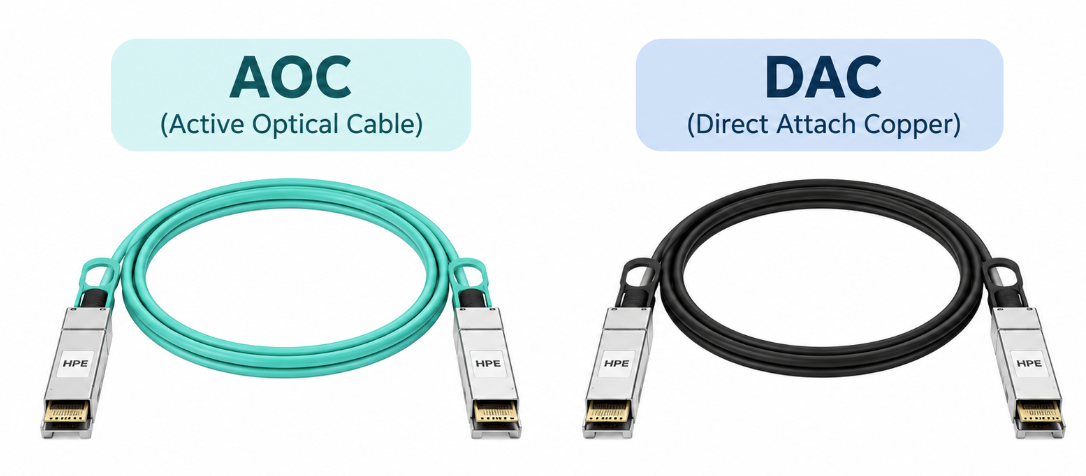

HÌNH 15: Phân biệt cáp Direct Attach Copper (DAC) và Active Optical Cable (AOC)

Trong thực tế triển khai mạng hiện nay, DAC và AOC thường được xếp chung vào nhóm kết nối Transceiver vì chúng sử dụng đầu kết nối dạng SFP/QSFP. Nhưng sự khác biệt của chúng nằm ở việc các DAC và AOC đều được trang bị sẵn dây và hai đầu module ở cả hai đầu cáp. Người dùng không thể tách module ra để kết hợp với patch cord như Transceiver quang thông thường.

• DAC (Direct Attach Copper): Sử dụng cáp đồng Twinax với hai đầu module tích hợp sẵn. Ưu điểm: Chi phí thường thấp, độ trễ thấp, không cần patch cord quang, phù hợp khoảng cách rất ngắn.
• AOC (Active Optical Cable): Sử dụng sợi quang và các thành phần quang điện tử được tích hợp cố định vào hai đầu cáp. Phù hợp khoảng cách xa hơn trong phạm vi Data Center và có trọng lượng cáp thấp hơn trong trường hợp hợp.

VI. CWDM VÀ DWDM

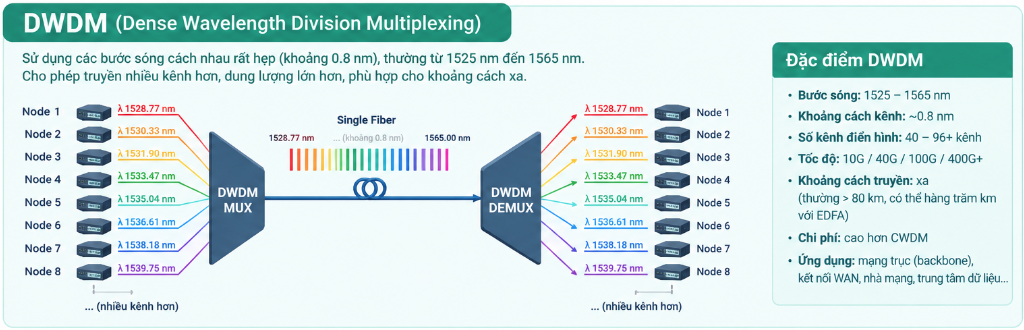

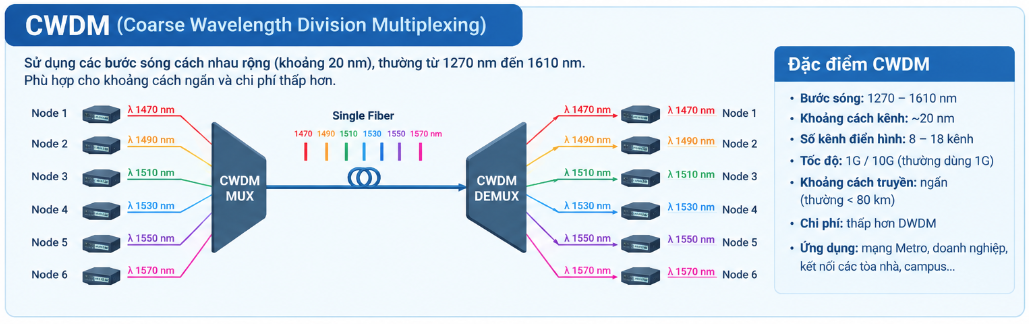

HÌNH 16: Mô hình ghép kênh bước sóng CWDM và DWDM

Khi cần truyền nhiều kênh dữ liệu trên cùng một tuyến cáp quang, CWDM và DWDM là những công nghệ thường được sử dụng.

• CWDM (Coarse Wavelength Division Multiplexing): Sử dụng nhiều bước sóng khác nhau để truyền nhiều kênh trên cùng một sợi quang. Giúp tăng dung lượng hạ tầng cáp hiện có, khoảng cách và yêu cầu hệ thống đơn giản hơn DWDM.
• DWDM (Dense Wavelength Division Multiplexing): Sử dụng các kênh bước sóng có khoảng cách gần nhau hơn, cho phép triển khai mật độ kênh cao hơn, phù hợp truyền dẫn đường dài, Telecom, Service Provider, Metro Network và Data Center Interconnect.

VII. CÁCH ĐỌC GỌI TÊN CÁC LOẠI TRANSCEIVER

HÌNH 17: Hướng dẫn chi tiết cách đọc Part Number và tên gọi Transceiver

Tên của Transceiver thường chứa nhiều thông tin kỹ thuật viên xác định nhanh đặc tính của module.

Ví dụ: 10GBASE-SR

• 10G → tốc độ 10Gbps.
• BASE → Ethernet Baseband.
• SR → Short Reach.

Ví dụ khác: 25G SFP28 SR (25G = tốc độ 25Gbps; SFP28 = Form Factor; SR = Short Reach trên sợi MMF).

VIII. NHỮNG THÔNG SỐ QUAN TRỌNG KHI CHỌN TRANSCEIVER

HÌNH 18: Các thông số kỹ thuật cốt lõi trên Datasheet của Transceiver

Chúng ta không nên lựa chọn Transceiver chỉ dựa vào tốc độ mà ta nên kiếm tra ít nhất dựa trên 8 thông số sau:

1. Data Rate (Tốc độ): 1G / 10G / 25G / 40G / 50G / 100G / 200G / 400G.
2. Form Factor (Chuẩn module): SFP / SFP+ / SFP28 / SFP56 / QSFP+ / QSFP28 / QSFP-DD.
3. Fiber Type (Loại cáp): MMF, SMF, Copper.
4. Wavelength (Bước sóng): 850nm / 1310nm / 1550nm hoặc các bước sóng CWDM/DWDM cụ thể.
5. Transmission Distance (Khoảng cách): 100m / 300m / 400m / 2km / 10km / 40km / 80km...

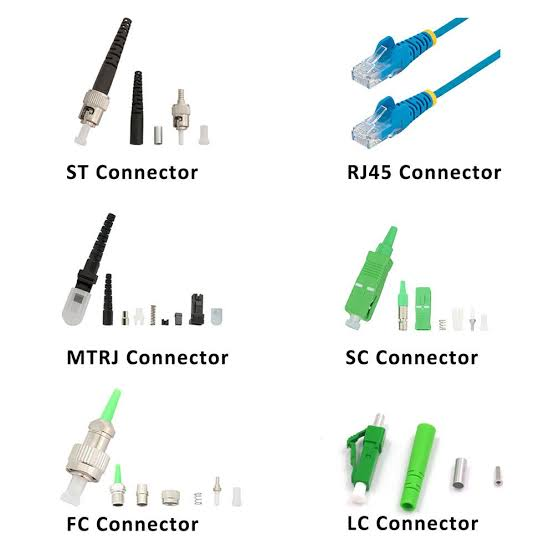

6. Connector (Đầu nối): LC Duplex, LC Simplex, MPO/MTP, RJ45.
7. Temperature (Nhiệt độ hoạt động): Commercial Temperature hoặc Extended/Industrial Temperature.
8. Compatibility (Khả năng tương thích): Model Switch/Router, Port type, Firmware/OS.

IX. TRANSCEIVER CHÍNH HÃNG VÀ THIRD-PARTY

HÌNH 19: So sánh module chính hãng (OEM) và module bên thứ ba (Third-party)

Trên thị trường hiện nay có hai nhóm Transceiver phổ biến:

• OEM/Original Transceiver: Do chính hãng thiết bị cung cấp (ví dụ HPE Aruba Networking, Cisco, Juniper...). Ưu điểm: Được nhà sản xuất xác nhận khả năng tương thích, Part Number rõ ràng, dễ tra cứu Compatibility Matrix, thuận lợi cho bảo hành chính hãng.
• Third-party/Compatible Transceiver: Sản xuất bởi bên thứ ba và được coding để tương thích với một hoặc nhiều hệ thống thiết bị. Ưu điểm lớn nhất là chi phí thấp hơn và có nhiều lựa chọn. Tuy nhiên, cần kiểm tra kỹ chính sách của nhà sản xuất thiết bị vì việc module third-party được switch nhận diện không đồng nghĩa với việc module đó nằm trong danh sách được nhà sản xuất chính thức hỗ trợ.

X. QUY TRÌNH CHỌN TRANSCEIVER ĐÚNG

HÌNH 20: Sơ đồ tóm tắt quy trình 6 bước lựa chọn Transceiver chuẩn xác

Để có thể dễ dàng lựa chọn đúng Transceiver đúng loại cho thiết bị Router hay Switch mà ta sử dụng, chúng ta có thể áp dụng quy trình 6 bước như sau:

• Bước 1 – Xác định thiết bị: Xác định chính xác Model Switch/Router/Server và loại cổng cần sử dụng.
• Bước 2 – Xác định tốc độ: Xác định cần 1G, 10G, 25G, 40G, 100G hay tốc độ cao hơn.
• Bước 3 – Xác định môi trường truyền: MMF, SMF hay Copper.
• Bước 4 – Xác định khoảng cách: Ví dụ 100m, 300m, 400m, 2km, 10km, 40km hoặc 80km...
• Bước 5 – Kiểm tra Connector và Wavelength: LC, MPO/MTP, RJ45; đồng thời kiểm tra bước sóng và cấu hình TX/RX.
• Bước 6 – Kiểm tra Compatibility: Đây là bước cuối cùng nhưng rất quan trọng. Cần đối chiếu Transceiver với tài liệu chính hãng của thiết bị, đặc biệt là Compatibility Matrix hoặc Transceiver Guide của đúng model thiết bị trước khi đặt hàng và triển khai.

XI. TỔNG KẾT

Việc xác định đúng Transceiver ngay từ đầu sẽ giúp hạn chế các vấn đề như module không được nhận diện, không lên link, suy hao cao, Link không ổn định hoặc phát sinh vấn đề về khả năng hỗ trợ của nhà sản xuất. TECHSPACE mong qua bài viết này mọi người sẽ có thêm thật nhiều kiến thức cũng như kỹ năng trong việc chọn lựa các thiết bị mạng.
